Przenoszenie gniazdek i punktów świetlnych podczas remontu – jak zrobić to z głową i zgodnie z przepisami

Dlaczego przenoszenie gniazdek i punktów świetlnych trzeba dobrze zaplanować

Konsekwencje złego rozmieszczenia gniazd i oświetlenia

Źle rozplanowane gniazdka i punkty świetlne męczą każdego dnia. Zaczyna się od jednego przedłużacza, kończy na plątaninie kabli pod nogami i za meblami. Do tego dochodzi przeciążanie listew zasilających, wypalone wtyczki i ciągłe przekładanie ładowarek.

Przeciążone przedłużacze i trójniki to realne ryzyko pożaru. Gniazdo, do którego wpięto kilka urządzeń dużej mocy, szybko się nagrzewa. Przedłużacz nawinięty w „pętlę” na bębnie grzeje się jeszcze bardziej. Tego da się uniknąć, jeśli gniazdka są tam, gdzie faktycznie są odbiorniki.

Złe rozmieszczenie punktów świetlnych oznacza ciemne narożniki, oślepiające lampy nad telewizorem, brak światła nad blatem czy biurkiem. Efekt: oczy się męczą, a korzystanie z pomieszczenia jest niewygodne. Zmiana jednego włącznika czy lampy nie rozwiąże problemu źle zaprojektowanego układu.

Remont jako jedyna sensowna okazja na poprawki

Remont z kuciem ścian i wymianą wykończenia to najtańszy moment na korektę instalacji elektrycznej. Przenoszenie gniazdek i punktów świetlnych w gotowym, wykończonym wnętrzu kończy się podwójnym chaosem: kucie, pył, łatki z gładzi i szukanie farby w tym samym odcieniu.

Jeśli łazienka lub kuchnia ma być zrobiona „od zera”, grzechem jest zostawić starą, przypadkową lokalizację gniazd „bo działa”. Kuchnia bez dodatkowych obwodów i gniazd nad blatem szybko zemści się na użytkowniku, który będzie walczył z przedłużaczami i wyskakującymi zabezpieczeniami.

Wracanie do tematu instalacji po remoncie oznacza wyższe koszty robocizny i materiałów. Jedno dodatkowe gniazdo po remoncie potrafi kosztować więcej niż kilka zaplanowanych od razu.

Związek pomiędzy funkcją pomieszczenia a instalacją

Komfort korzystania z mieszkania wynika wprost z tego, gdzie są gniazdka, lampy i włączniki. Jeśli włącznik jest po złej stronie drzwi, co wieczór trzeba obchodzić ciemny pokój. Jeśli brakuje gniazda przy łóżku, ładowarka ląduje przez przedłużacz przeciągnięty przez pół pokoju.

W salonie o jakości wnętrza decyduje kilka drobnych decyzji: gniazdo za telewizorem zamiast pod nim, zasilanie do listwy LED w półce RTV, osobny obwód gniazd do sprzętu audio, wyłącznik światła głównego przy wejściu i przy kanapie.

W kuchni cały rytm pracy wyznaczają gniazda nad blatem i przy sprzęcie AGD. Jeśli ich brakuje, czajnik i ekspres walczą o jedno gniazdo, a robot kuchenny jest przenoszony z kąta w kąt.

Zmiana układu mebli i sprzętów a stara instalacja

Stara instalacja była projektowana pod inny styl życia: mniej elektroniki, inne meble, inny podział pomieszczeń. Dziś niemal każde gniazdo bywa zajęte ładowarką, zasilaczem, TV boxem czy routerem.

Przestawienie łóżka na inną ścianę od razu obnaża braki: brak gniazda po „twojej” stronie, włącznik światła za szafą, brak miejsca na lampkę nocną. Zmiana ustawienia kanapy zmienia też logikę oświetlenia – sufitówka może nagle wisieć dokładnie nad ekranem telewizora.

Planując remont, najpierw dobrze jest ułożyć w głowie (lub na kartce) nowy układ mebli, telewizora, biurka, łóżka, a dopiero potem zdecydować, gdzie przenieść gniazdka i punkty świetlne. Inaczej instalacja będzie „ciągnęła” za sobą aranżację zamiast jej służyć.

Podstawowe zasady bezpieczeństwa i zakres prac, które wolno zrobić samemu

Co może zrobić amator bez uprawnień

Osoba bez uprawnień SEP nie powinna projektować ani modyfikować stałej instalacji podtynkowej. Są jednak prace, które da się wykonać samodzielnie, jeśli zachowa się zdrowy rozsądek i podstawowe zasady bezpieczeństwa.

Do rozsądnego zakresu „zrób to sam” można zaliczyć:

• wymianę gniazd i włączników na nowe (bez zmiany układu przewodów),
• wymianę opraw oświetleniowych (lamp sufitowych, kinkietów),
• prace pomocnicze: bruzdowanie ścian, wiercenie otworów pod puszki,
• układanie peszli i koryt instalacyjnych według wskazówek elektryka,
• czyszczenie i przygotowanie rozdzielnicy pod dalsze prace fachowca.

Jeżeli prace wymagają rozpinania przewodów, dodawania nowych połączeń czy modyfikacji rozdzielnicy – to już zadanie dla elektryka z uprawnieniami.

Gdzie kończy się „zrób to sam”, a zaczyna praca dla elektryka

Bezwarunkowo należy zlecić fachowcowi:

• wykonanie nowych obwodów gniazd i oświetlenia,
• modernizację rozdzielnicy (nowe zabezpieczenia, RCD),
• łączenie przewodów w puszkach, montaż i łączenie przewodów w rozdzielnicy,
• wszelkie prace w pobliżu licznika i plomb energetycznych,
• pomiary ochronne i sporządzenie protokołu odbioru instalacji.

Elektryk powinien być zaangażowany od etapu planu. Amatorskie przeróbki instalacji w ścianach często kończą się błędami, których nie widać, dopóki coś nie ulegnie awarii albo nie wywoła pożaru.

Zakres samodzielnych działań warto uzgodnić z elektrykiem: on wskaże, co można wykonać jako „brudną robotę”, a co lepiej zostawić specjaliście, aby nie tracić czasu na poprawianie.

Bezpieczne wyłączanie zasilania i podstawowa ochrona

Prace przy gniazdach czy punktach świetlnych wymagają absolutnego odłączenia napięcia. Samo wyłączenie włącznika światła nie wystarcza. Trzeba odłączyć odpowiedni obwód w rozdzielnicy.

Minimalna procedura bezpieczeństwa wygląda tak:

• zidentyfikuj, który wyłącznik nadprądowy zabezpiecza dany obwód,
• wyłącz ten wyłącznik lub główny wyłącznik (w razie wątpliwości),

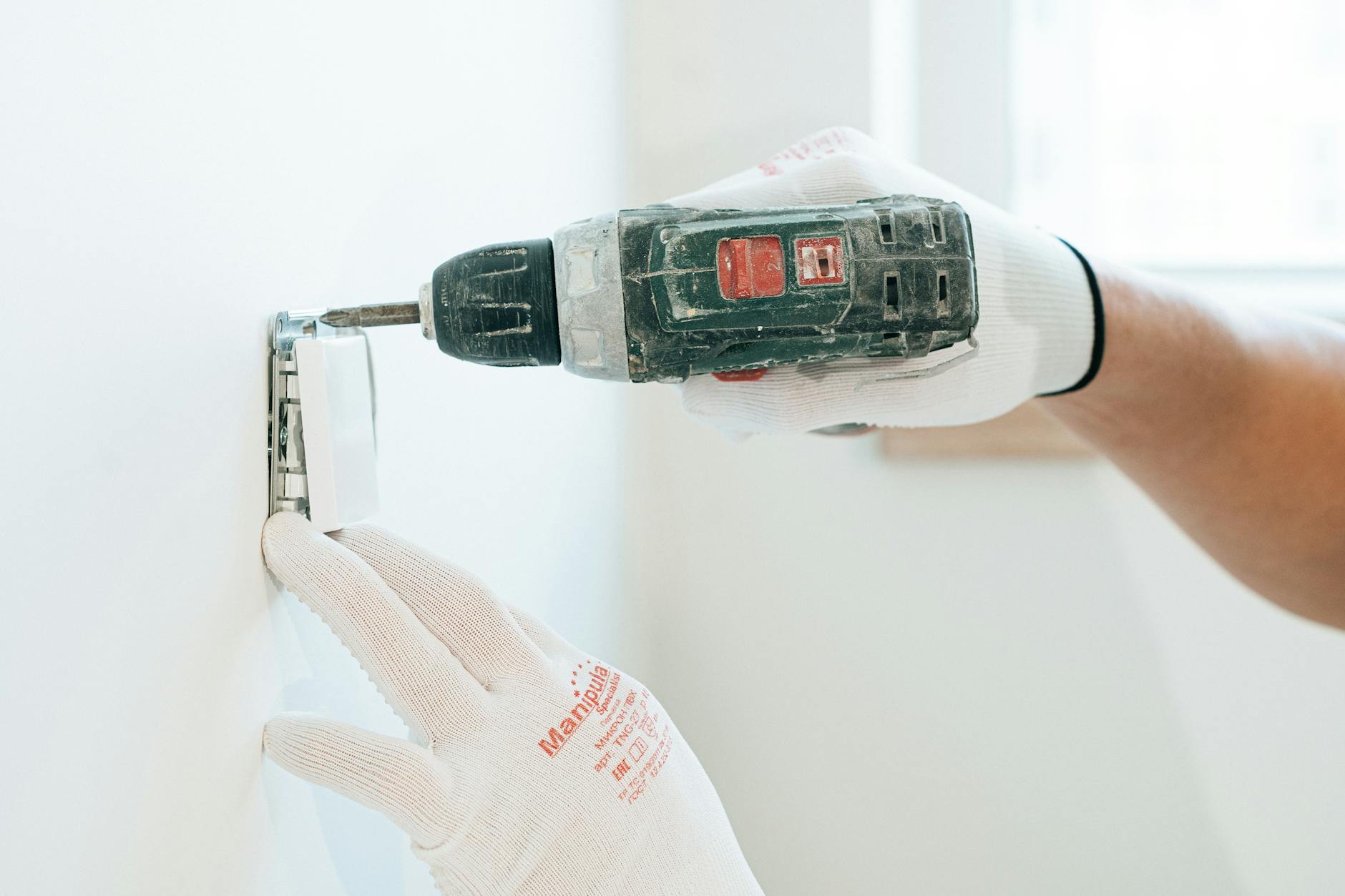

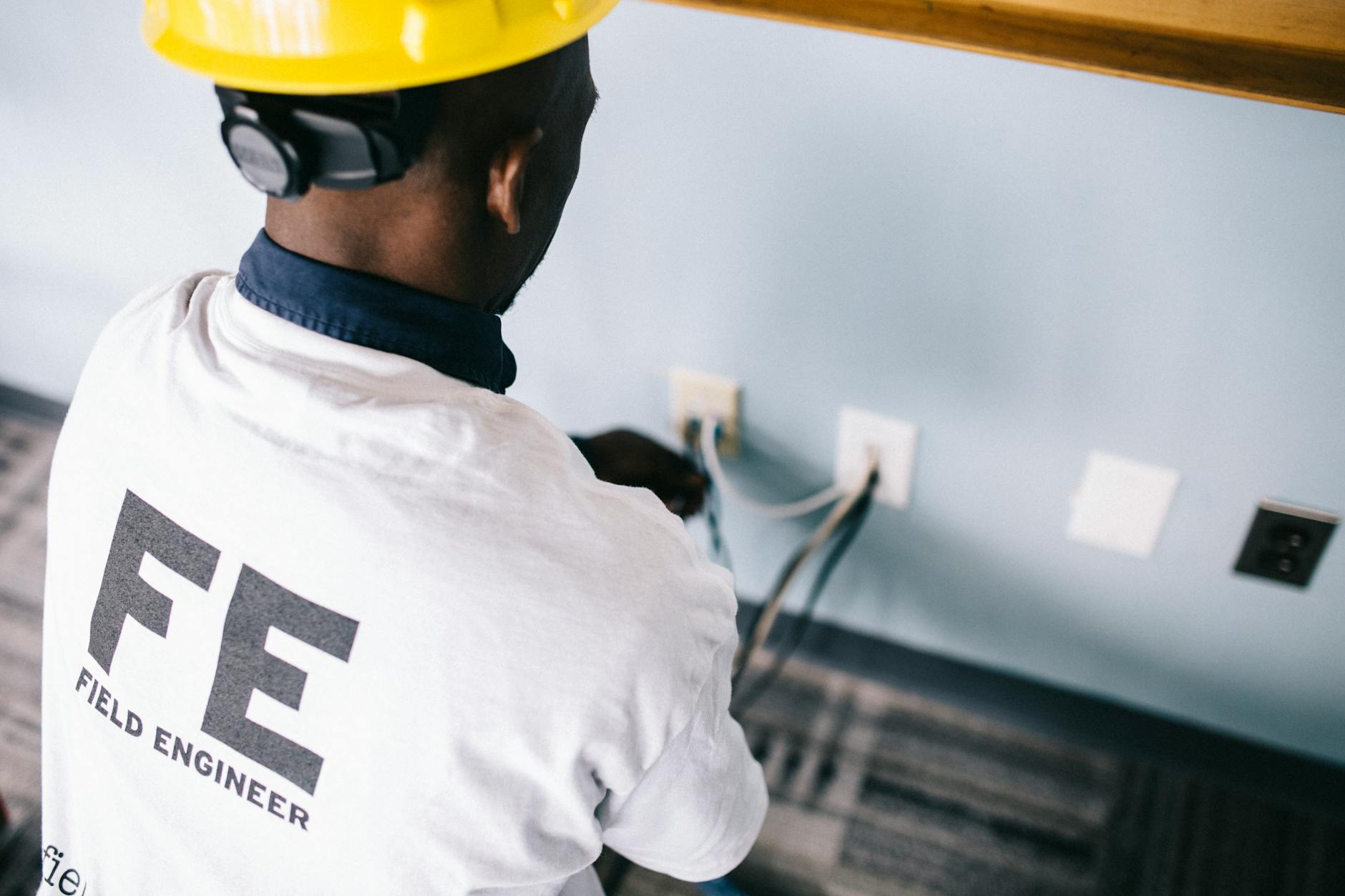

• sprawdź próbnikiem lub miernikiem, czy w gnieździe i puszce rzeczywiście nie ma napięcia,
• dodatkowo zabezpiecz rozdzielnicę (np. kartką „nie włączać – prace przy instalacji”), jeśli w domu są inne osoby.

Przed wierceniem i kuciem w ścianie trzeba użyć detektora przewodów, żeby nie trafić w istniejący kabel. Przecięcie przewodu w ścianie może skończyć się porażeniem albo zwarciem trudnym do zlokalizowania.

Ryzyka: porażenie, pożar i odpowiedzialność

Najbardziej oczywistym zagrożeniem jest porażenie prądem. Dotknięcie przewodu fazowego podczas pracy przy napięciu może skończyć się ciężkimi obrażeniami lub śmiercią. Szczególnie niebezpieczne są prace na drabinie, w wilgotnych pomieszczeniach i z metalowymi narzędziami.

Drugie poważne ryzyko to pożar. Złe połączenia przewodów, skręcane „na sucho” druty, brak zacisków i izolacji – wszystko to może się nagrzewać latami, aż w końcu zapali tynk, przewody czy meble.

Do tego dochodzi odpowiedzialność. Jeśli dojdzie do pożaru lub porażenia spowodowanego samowolną przeróbką instalacji, ubezpieczyciel może odmówić wypłaty odszkodowania. Przy sprzedaży mieszkania niefachowa instalacja też może stać się problemem.

Przepisy i normy, które wpływają na przenoszenie gniazdek i oświetlenia

Podstawowe akty prawne i normy w prostym języku

Instalacje elektryczne w budynkach mieszkalnych muszą spełniać wymagania Prawa budowlanego, Warunków Technicznych oraz norm z serii PN-HD 60364. W praktyce oznacza to, że instalacja ma być bezpieczna, odpowiednio zabezpieczona i wykonana zgodnie z przyjętymi zasadami.

Normy definiują m.in.:

• jak dzielić instalację na obwody,
• jak dobrać przekroje przewodów i zabezpieczenia,
• gdzie można montować gniazda i oprawy (np. w łazience),
• jakie środki ochrony przeciwporażeniowej zastosować (RCD, uziemienie).

Nie trzeba znać numerów paragrafów, ale dobrze jest wiedzieć, że pewne rozwiązania są po prostu niedopuszczalne: np. brak przewodu ochronnego w nowym gnieździe czy gniazdo tuż nad brzegiem wanny.

Osobne obwody dla kuchni, łazienki i dużych odbiorników

Nowoczesna instalacja elektryczna w mieszkaniu nie powinna opierać się na dwóch czy trzech obwodach „na krzyż”. Kuchnia, łazienka i urządzenia o dużej mocy wymagają własnych linii.

Standardowo stosuje się m.in.:

• osobne obwody gniazd w kuchni (często kilka, np. gniazda nad blatem, osobny obwód do zmywarki, piekarnika, płyty indukcyjnej),
• oddzielny obwód gniazd w łazience, zabezpieczony RCD,
• osobne obwody dla: pralki, suszarki, piekarnika, płyty, klimatyzatora, ogrzewania elektrycznego,
• osobne obwody oświetleniowe dla poszczególnych części mieszkania.

Jeśli przenoszenie gniazdek w kuchni sprowadza się do „dołożenia jeszcze jednego gniazda do istniejącego cienkiego przewodu”, instalacja może przestać spełniać wymagania obciążeniowe. Wtedy lepszym rozwiązaniem jest wykonanie nowych obwodów od rozdzielnicy.

Strefy ochronne w łazience i ograniczenia montażu

Łazienka jest pomieszczeniem o podwyższonym ryzyku porażenia prądem ze względu na wilgoć i obecność wody. Normy definiują tzw. strefy ochronne wokół wanny i prysznica, w których obowiązują ograniczenia.

Uproszczając:

• w bezpośrednim sąsiedztwie wanny/prysznica (w zasięgu ręki osoby korzystającej) nie montuje się standardowych gniazd ani włączników,
• gniazda w łazience montuje się zwykle w odległości co najmniej 60 cm od krawędzi wanny/prysznica i na określonej wysokości,
• wszystkie gniazda w łazience powinny być podłączone do obwodu z wyłącznikiem różnicowoprądowym (RCD),
• oprawy oświetleniowe w strefach mokrych muszą mieć odpowiedni stopień ochrony IP.

Jeśli plan przeniesienia gniazdka przewiduje lokalizację bliżej wanny lub kabiny, konieczna jest konsultacja z elektrykiem, który zna aktualne wymagania i dobierze właściwe rozwiązanie.

RCD, uziemienie i przewód ochronny – konsekwencje przy przeróbkach

Wyłączniki różnicowoprądowe (RCD) chronią przed porażeniem w sytuacji, gdy prąd „ucieka” inną drogą niż przewód neutralny, np. przez ciało człowieka. Ich stosowanie w obwodach gniazd w nowych instalacjach jest standardem.

Przy przenoszeniu gniazdek i punktów świetlnych trzeba zadbać o przewód ochronny PE – osobną żyłę w kablu, która jest połączona z bolcem gniazda i metalowymi obudowami urządzeń. Podłączanie nowych gniazd bez przewodu ochronnego, na starej dwużyłowej instalacji, jest rozwiązaniem tymczasowym i niezgodnym z aktualnymi standardami.

Jeśli przy remoncie ujawnia się, że w ścianach są tylko dwa przewody (fazowy i neutralny), rozsądnie jest rozważyć wymianę całego obwodu na nowy, trójżyłowy, zamiast przenosić problem w inne miejsce.

Kiedy potrzebne są zgłoszenia lub formalności

W typowym remoncie mieszkania w bloku przenoszenie gniazdek i punktów świetlnych nie wymaga pozwolenia na budowę. Ważne jest jednak, aby instalację wykonała osoba z uprawnieniami i aby zostały przeprowadzone pomiary potwierdzające bezpieczeństwo.

O protokół pomiarów poprosi deweloper przy odbiorze lokalu w stanie deweloperskim, a zarządca budynku może wymagać dokumentacji przy poważniejszych przeróbkach. W przypadku większych przebudów (np. zmiany sposobu użytkowania pomieszczeń) mogą być wymagane dodatkowe zgłoszenia.

Dla właściciela mieszkania kluczowy jest protokół z pomiarów instalacji po remoncie. To dowód, że instalacja spełnia wymagania i działa poprawnie – ważne zarówno dla bezpieczeństwa, jak i w razie sporów lub szkód.

Ocena istniejącej instalacji – od czego zacząć przed kuciem ścian

Rodzaj przewodów: aluminium czy miedź, dwie czy trzy żyły

Przed planowaniem przenoszenia gniazdek i lamp należy sprawdzić, z czego wykonana jest instalacja. W starszych budynkach często występują przewody aluminiowe, dwużyłowe, bez osobnego przewodu ochronnego.

Miedź jest trwalsza, lepiej znosi obciążenia i jest obecnym standardem. Aluminium utlenia się, jego połączenia potrafią się luzować i nagrzewać. Łączenie aluminium z miedzią wymaga specjalnych złączek, inaczej po czasie dochodzi do problemów.

Stan rozdzielnicy i zabezpieczeń

Ocena instalacji zaczyna się często w rozdzielnicy. Tam widać, ile jest obwodów, jakie mają zabezpieczenia i czy zastosowano wyłączniki różnicowoprądowe.

Przyglądając się rozdzielnicy, zwróć uwagę na:

• liczbę obwodów gniazd i oświetlenia – jeśli całe mieszkanie „wisi” na 2–3 wyłącznikach, pole manewru przy przenoszeniu gniazd będzie ograniczone,
• oznaczenia obwodów – czy wiadomo, który wyłącznik zabezpiecza kuchnię, łazienkę, pokoje,
• obecność RCD – w nowych instalacjach obwody gniazd powinny być objęte ochroną różnicowoprądową,
• przekrój przewodów wychodzących z rozdzielnicy (ocena wizualna, bez demontażu) – informacja dla elektryka przy projektowaniu nowych linii.

Jeżeli rozdzielnica jest stara, z topikowymi „korkami”, sensowne przenoszenie gniazd często wymaga jej modernizacji. W przeciwnym razie dokładamy obciążenia do systemu, który i tak jest na granicy możliwości.

Lokalizacja i układ istniejących obwodów

Przed kuciem dobrze ustalić, jak biegną istniejące przewody. W mieszkaniach po przejściach układ bywa chaotyczny: gniazda w jednym pokoju są zasilane z różnych obwodów, a światło przechodzi przez kilka puszek po drodze.

Pomagają w tym:

• detektor przewodów – do zgrubnego ustalenia przebiegu kabli w ścianach,
• otwarcie kilku puszek i gniazd – pozwala sprawdzić, jak łączone są przewody,
• testowanie obwodów – wyłączanie kolejnych zabezpieczeń i obserwacja, co przestaje działać.

Dzięki temu można określić, czy nowe gniazdo lub punkt świetlny da się podłączyć z istniejącej puszki, czy raczej trzeba wciągnąć nowy odcinek przewodu od rozdzielnicy.

Obciążenie obwodów i „rezerwa mocy”

Sam fakt, że gniazdo działa, nie oznacza jeszcze, że obwód ma zapas na kolejne odbiorniki. W kuchni lub domowym biurze łatwo przekroczyć praktyczne możliwości starej instalacji.

Podstawowe pytanie brzmi: co ma być zasilane z danego obwodu po remoncie. Jeśli na jednym zabezpieczeniu są już: czajnik, mikrofalówka, zmywarka i kilka małych urządzeń, dokładanie kolejnych gniazd to proszenie się o wybijanie bezpieczników albo przegrzewanie przewodów.

Przy wątpliwościach lepiej założyć nowy obwód z odpowiednim przekrojem przewodów, zamiast „podczepiać się” do pierwszej lepszej puszki, która jest pod ręką.

Plan funkcjonalny – jak rozmieścić gniazdka i punkty świetlne, żeby było wygodnie

Analiza sposobu korzystania z pomieszczeń

Rozmieszczenie gniazdek i oświetlenia powinno wynikać z tego, jak faktycznie będzie używane pomieszczenie. Rzut z meblami jest tu ważniejszy niż sam projekt instalacji.

Dobrym początkiem jest odpowiedź na kilka prostych pytań:

• gdzie staną łóżka, biurka, kanapy, szafy,
• gdzie będą urządzenia na stałe: telewizor, komputer, sprzęt audio,
• które miejsca wymagają dodatkowego oświetlenia (czytanie, praca przy komputerze, blat kuchenny),
• gdzie będą „kąty techniczne”: router, serwer NAS, ładowarki, narzędzia.

Dopiero na tej podstawie sensownie jest rozrysować punkty zasilania i światła.

Gniazdka w salonie i sypialni

W pokojach dziennych i sypialniach najwięcej problemów sprawia brak gniazd przy łóżkach i przy zestawie RTV. Przed remontem lepiej założyć, że urządzeń i ładowarek będzie z czasem przybywać.

W praktyce dobrze się sprawdza:

• po 2–3 gniazda podwójne przy każdej ścianie używanej do ustawiania mebli,
• zestaw gniazd za telewizorem (przynajmniej 4 moduły: TV, konsola, dekoder, soundbar),
• gniazda przy łóżku po obu stronach – do lampki, ładowarki, czasem oczyszczacza powietrza.

Jeśli telewizor będzie wisiał na ścianie, dobrze jest przewidzieć gniazdo i wyprowadzenie anteny oraz internetu na wysokości uchwytu, aby uniknąć później kabli wiszących po ścianie.

Gniazdka w kuchni – nad blatem i dla dużych urządzeń

Kuchnia to zwykle najbardziej wymagające pomieszczenie pod względem elektryki. Tu błąd w planie szybko się mści, bo sprzętów przybywa, a do ściany wraca się najtrudniej.

Podstawowe zasady rozmieszczenia gniazd w kuchni są proste:

• osobne, dedykowane punkty zasilania dla: piekarnika, płyty, zmywarki, lodówki, ewentualnie okapu,
• ciąg gniazd nad blatem w odstępach co 60–100 cm, z uwzględnieniem miejsc na czajnik, ekspres, mikser,
• określenie lokalizacji małych sprzętów „na stałe” – tu można dodać więcej gniazd, aby nie używać listew.

Przy aneksach kuchennych w salonach dobrze pomyśleć także o gniazdach przy wyspie lub półwyspie, jeśli mają służyć jako dodatkowy blat roboczy lub miejsce do pracy.

Gniazdka w łazience i pomieszczeniach technicznych

W łazience ograniczeniem są strefy ochronne, ale wciąż trzeba zapewnić wygodne zasilanie podstawowych urządzeń. Typowe miejsca to okolice umywalki i pralki.

Najczęściej przewiduje się:

• jedno lub dwa gniazda przy lustrze (susarka, golarka, szczoteczka, prostownica),
• osobne gniazdo dla pralki, ewentualnie osobne dla suszarki,
• zasilanie ewentualnego bojlera, ogrzewania podłogowego, lustra z podgrzewaniem.

W pomieszczeniach gospodarczych i na korytarzach dobrze jest zaplanować przynajmniej jedno gniazdo techniczne, do którego można podłączyć odkurzacz, myjkę parową czy narzędzia.

Planowanie oświetlenia ogólnego i strefowego

Same punkty świetlne też wymagają sensownego ułożenia. Jedna lampa na środku sufitu w dużym pokoju często nie wystarcza.

Warto podzielić oświetlenie na kilka grup:

• ogólne – lampa sufitowa, szynoprzewód lub kilka punktów,
• strefowe – np. nad stołem, nad blatem kuchennym, w strefie wypoczynkowej,
• dekoracyjne – LED w podwieszanym suficie, podświetlenie półek, taśmy podszafkowe.

Do każdej z tych grup można przewidzieć osobne włączniki lub funkcję schodową (włączanie z dwóch miejsc), co znacząco poprawia komfort codziennego używania.

Sterowanie światłem – lokalizacja łączników i układy schodowe

Włączniki powinny znajdować się tam, gdzie odruchowo wyciąga się rękę po wejściu do pomieszczenia. Niby oczywiste, a w praktyce łatwo o pomyłkę po zmianie układu drzwi.

Przy planowaniu łączników zwróć uwagę na:

• stronę otwierania drzwi – włącznik po stronie klamki, niezastawiony meblami,
• układy schodowe – np. na klatkach schodowych, w długich korytarzach, przy sypialni (włącznik przy drzwiach i przy łóżku),
• liczbę obwodów światła w jednym pomieszczeniu – czy wygodniej będzie sterować wszystkimi punktami z jednego miejsca, czy rozdzielić je na kilka przycisków.

W większych mieszkaniach sprawdza się też sterowanie światłem z dwóch stron pomieszczenia, szczególnie tam, gdzie jest kilka wejść (np. salon połączony z kuchnią).

Standardowe wysokości i odległości – praktyczne orientacyjne wymiary

Typowe wysokości montażu gniazd i łączników

Wysokości montażu nie są sztywno narzucone przepisami (poza strefami szczególnymi), ale przyjęły się pewne praktyczne standardy. Dzięki nim korzystanie z gniazd i łączników jest wygodne, a instalacja wygląda estetycznie.

Najczęściej stosuje się:

• łączniki światła: ok. 105–115 cm od podłogi do środka osprzętu,
• gniazda ogólne w pokojach: ok. 25–30 cm od podłogi do dolnej krawędzi puszki,
• gniazda przy blatach kuchennych: ok. 110–120 cm od podłogi (10–20 cm nad blatem),
• gniazda do telewizora na ścianie: wysokość dopasowana do uchwytu TV, zwykle 100–140 cm.

W mieszkaniach dostosowywanych do potrzeb osób starszych lub z niepełnosprawnościami te wysokości można modyfikować, aby ułatwić dostęp do osprzętu.

Odległości gniazd od urządzeń wodnych i krawędzi mebli

Przy przenoszeniu gniazd szczególne znaczenie mają odległości od źródeł wody i miejsc narażonych na zachlapanie. Dotyczy to szczególnie kuchni, łazienek i pralni.

W praktyce przyjmuje się, że:

• w kuchni gniazda nad blatem nie powinny wypadać bezpośrednio nad zlewem ani tuż za baterią,
• przy zlewozmywaku dobrze zachować przynajmniej kilkanaście centymetrów odstępu poziomego, aby woda nie lała się bezpośrednio na osprzęt,
• w łazience gniazda lokalizuje się z dala od stref mokrych, zwykle minimum 60 cm w poziomie od krawędzi wanny lub kabiny prysznicowej (zależnie od konkretnej strefy wg normy).

Warto też przewidzieć odległości od krawędzi szafek i drzwi, aby po montażu mebli nie zasłonić gniazda lub włącznika.

Przebieg przewodów w ścianach – piony i poziomy

Przewody w ścianach prowadzi się w liniach prostych: pionowo i poziomo od puszek, gniazd i łączników. Unika się skośnych tras, dzięki czemu łatwiej później przewidzieć, gdzie można wiercić.

Standardowy układ wygląda tak:

• od rozdzielnicy przewody idą w poziomie i w pionie do kolejnych puszek rozgałęźnych,
• od puszki do gniazda lub łącznika przewód prowadzony jest pionowo w dół lub w górę,
• w strefie przy suficie i przy podłodze biegną główne „korytarze” kabli, których lepiej nie naruszać przy montażu szaf, karniszy, kółek wieszanych do sufitu.

Przy przenoszeniu gniazda o kilkanaście centymetrów w bok często wygodniej jest wykonać nowy pion z najbliższej puszki, niż prowadzić skośny przewód po przekątnej ściany.

Dodatkowe rezerwy i „gniazda na przyszłość”

Podczas remontu ściana jest już otwarta, więc dobrym zwyczajem jest przewidzenie kilku dodatkowych punktów. Często dopiero po zamieszkaniu widać, że przydałoby się jeszcze jedno gniazdo przy biurku albo zasilanie do przyszłego klimatyzatora.

Najczęściej dodaje się:

• rezerwowe gniazda w narożnikach pokojów,
• dodatkowe puszki pod sufitem lub nad drzwiami (np. pod przyszły punkt świetlny lub czujniki),
• puste peszle (rurki) do przeprowadzenia przewodów w przyszłości, np. między rozdzielnicą a miejscem na router lub domowe biuro.

Taki niewielki „nadmiar” zwykle niewiele kosztuje na etapie kucia i tynkowania, a potrafi oszczędzić sporo pracy przy kolejnych zmianach układu wyposażenia.

Dobór przewodów, osprzętu i zabezpieczeń przy przenoszeniu punktów

Przekroje przewodów dla gniazd i oświetlenia

Przy przenoszeniu gniazd i punktów świetlnych zwykle nie ma sensu schodzić z przekrojami poniżej standardów, nawet jeśli „na oko” obciążenie będzie małe.

Typowo stosuje się:

• obwody gniazd ogólnego przeznaczenia: przewód miedziany 3×2,5 mm²,
• obwody oświetleniowe: przewód miedziany 3×1,5 mm²,
• obwody dla dużych odbiorników (płyta indukcyjna, piekarnik, klimatyzator): zgodnie z mocą urządzenia i zaleceniami producenta – często 3×4 mm² lub 5×4 mm² przy zasilaniu trójfazowym.

Jeśli w ścianie zastajesz stare przewody aluminiowe, zwykle sensowniej jest wymienić cały obwód, niż łączyć nowe miedziane „po drodze” w kilku miejscach.

Typ osprzętu – gniazda, puszki, złączki

Do nowych odcinków instalacji opłaca się używać jednego systemu osprzętu: puszek, gniazd, łączników i ramek od tego samego producenta. Montaż wychodzi szybciej, a efekt jest spójny.

Przy przenoszeniu gniazd i punktów świetlnych przydają się szczególnie:

• puszki pogłębiane – dają zapas miejsca na złączki i przewody,
• złączki sprężynowe lub śrubowe dopuszczone do trwałych połączeń w ścianie,
• gniazda z uziemieniem i klapką w łazienkach oraz w pobliżu zlewu.

Do łączenia aluminium z miedzią stosuje się dedykowane złączki lub listwy zaciskowe przeznaczone do obu materiałów – zwykłe skręcanie przewodów pod izolacją jest błędem.

Dobór zabezpieczeń i podział na obwody

Jeżeli przenoszenie gniazd i punktów świetlnych wiąże się z większym remontem, często przy okazji zmienia się konfigurację rozdzielnicy.

Przyjmuje się zazwyczaj:

• osobne zabezpieczenia nadprądowe dla obwodów gniazd i obwodów oświetleniowych,
• wydzielone obwody dla kuchni (sprzęt AGD) oraz łazienki,
• zastosowanie wyłączników różnicowoprądowych, szczególnie dla obwodów w pomieszczeniach wilgotnych.

Jeżeli po przeniesieniu gniazd obciążenie „zawiesza się” na jednym bezpieczniku wraz z kilkoma innymi pomieszczeniami, łatwo o częste wyzwalanie zabezpieczenia. Czasem lepiej dociągnąć nowy obwód z rozdzielnicy niż „doklejać się” do istniejącego.

Techniczne sposoby przenoszenia gniazdek i punktów świetlnych

Przedłużenie istniejącego obwodu

Jeśli gniazdo trzeba przesunąć o kilkanaście–kilkadziesiąt centymetrów, zwykle wystarczy przedłużyć przewody w ścianie i wykonać nowy punkt w sąsiedniej puszce.

Typowa kolejność prac:

• wyłączenie zasilania i potwierdzenie jego braku miernikiem,
• otwarcie istniejącej puszki, ocena stanu przewodów i połączeń,
• wkuwanie nowej bruzdy w pionie lub poziomie,
• wstawienie nowej puszki i doprowadzenie przewodów w rurkach lub bezpośrednio (w zależności od systemu),
• wykonanie połączeń w puszce i montaż nowego gniazda lub łącznika.

Starego miejsca po gnieździe nie zaślepia się „gołym” tynkiem, jeśli w środku pozostają połączenia – tam nadal powinna pozostać dostępna puszka pod osprzęt lub szczelnie zamknięta pokrywą.

Całkowite usunięcie punktu i nowe zasilanie

Czasem lepiej jest zupełnie wyłączyć stary punkt z obwodu i poprowadzić nowe zasilanie z najbliższej puszki rozgałęźnej lub rozdzielnicy. Dotyczy to zwłaszcza sytuacji, w których:

• stare gniazdo było w złym miejscu (np. tuż przy kaloryferze lub za rurą),
• przewody w ścianie są uszkodzone albo ich przebieg jest nieznany,
• planujesz większe obciążenie niż przewidywała pierwotna instalacja.

W takim przypadku stary punkt rozłącza się i izoluje w sposób trwały, a puszkę pozostawia dostępną. Nowe gniazdo lub lampa dostaje świeży przewód z pewnego miejsca, co upraszcza diagnostykę w przyszłości.

Przenoszenie punktów świetlnych w sufitach podwieszanych

Przy sufitach z płyt g-k przenoszenie oświetlenia jest zwykle prostsze niż w pełnych stropach, pod warunkiem że zachowany jest dostęp do przestrzeni nad płytami.

Typowy scenariusz:

• nowe oprawy wpuszczane (oczka, downlighty) rozmieszcza się zgodnie z planem oświetlenia strefowego,
• przewody prowadzi się w przestrzeni sufitu, tak aby nie przyciskały ich profile nośne,
• puszki połączeniowe pozostawia się dostępne przez otwory opraw lub dedykowane klapki rewizyjne.

Jeśli oprawy LED wymagają zasilaczy, nie powinny być one trwale zamurowane. Najlepiej przewidzieć im miejsce tak, aby można je było wymienić bez kucia (np. w pobliżu otworów lamp).

Zmiana lokalizacji łączników schodowych i krzyżowych

Przeniesienie łącznika schodowego lub krzyżowego wiąże się zwykle z koniecznością przełożenia kilku przewodów, nie tylko jednego. Przy samodzielnych przeróbkach łatwo o pomyłkę w oznaczeniach żył.

Przed rozpoczęciem prac dobrze jest:

• sfotografować istniejące połączenia w puszkach,
• opisać żyły kolorową taśmą lub markerem,
• narysować prosty schemat połączeń, zwłaszcza gdy w układzie występuje więcej niż dwa łączniki.

Po przeniesieniu jednego łącznika trzeba sprawdzić działanie układu w każdej możliwej kombinacji położeń klawiszy – często drobny błąd wychodzi dopiero przy teście „w realu”.

Specyfika przenoszenia instalacji w różnych typach ścian

Ściany z cegły i bloczków – klasyczne kucie bruzd

W ścianach murowanych prowadzenie przewodów w bruździe jest standardem. Trzeba tylko pilnować głębokości, aby nie osłabić nadmiernie konstrukcji.

Przy pracy w cegle lub bloczkach:

• bruzdy pionowe wykonuje się możliwie w środku grubości ściany,
• nie docina się zbyt głębokich bruzd w ścianach nośnych tuż przy nadprożach i otworach,
• puszki osadza się równo z przyszłą płaszczyzną tynku lub gładzi.

Przed kuciem dobrze sprawdzić wykrywaczem przewodów, czy w ścianie nie przebiegają inne instalacje: stare kable, rury, peszle.

Ściany z płyt g-k – prowadzenie kabli w konstrukcji

Przy ściankach z płyt gipsowo-kartonowych przewody najbezpieczniej prowadzić wewnątrz konstrukcji, przez otwory w profilach.

Podstawowe zasady:

• przewody wprowadza się do środka przez peszel lub specjalne przepusty w profilach,
• otworów na puszki nie wykonuje się w miejscach, gdzie biegną główne profile pionowe,
• do płyt podwójnych używa się odpowiednich głębszych puszek lub pierścieni dystansowych.

Przy większej liczbie przewodów w jednej ściance (np. za telewizorem) lepiej jest poszerzyć strefę bez profili i przewidzieć szerszą listwę instalacyjną lub panel maskujący.

Stropy i ściany żelbetowe – minimalizowanie kucia

Kucie w żelbecie jest czasochłonne i ryzykowne dla zbrojenia. Dlatego przy przenoszeniu punktów świetlnych w stropach żelbetowych często stosuje się sufity podwieszane lub natynkowe kanały kablowe.

W ścianach żelbetowych zamiast głębokich bruzd częściej stosuje się:

• płytkie bruzdy wklejone klejem do gipsu lub zaprawą,
• listwy instalacyjne natynkowe prowadzone przy listwach przypodłogowych,
• systemowe kanały w tynku dekoracyjnym lub zabudowie z g-k.

Wiercenie w żelbecie bez sprawdzenia przebiegu zbrojenia jest ryzykowne. W budynkach wielorodzinnych ingerencję w takie elementy dobrze uzgodnić z administratorem.

Przenoszenie gniazd i oświetlenia a inteligentne instalacje

Rezerwy pod przyszły system smart home

Nawet jeśli dziś nie planujesz pełnej automatyki, przy remoncie opłaca się zrobić kilka prostych przygotowań.

Najczęściej przydają się:

• dodatkowe żyły w przewodach do łączników (np. 4-żyłowy przewód zamiast 3-żyłowego),
• puszki pogłębione pod moduły sterujące,
• przewód zasilający w pobliże miejsca na centralkę, router, kamery.

Dzięki temu późniejsza wymiana klasycznego łącznika na inteligentny moduł zasilany przewodem neutralnym jest znacznie prostsza.

Włączniki klasyczne czy moduły w puszkach

Przy planowaniu przeniesienia łączników dobrze z góry zdecydować, czy w przyszłości będą tam moduły sterujące (np. Zigbee, Z-Wave, Wi-Fi).

Jeżeli tak:

• dobrze jest dobrać puszki o głębokości min. 60 mm,
• uwzględnić miejsce na przewody i złączki obok modułu,
• zachować przewód neutralny w puszce (nie kończyć go tylko w lampie).

Jeżeli łączniki zostaną w wersji tradycyjnej, instalacja też na tym nie traci – głębsze puszki i dodatkowe żyły po prostu zwiększają elastyczność.

Zasilanie dodatkowe dla urządzeń sieciowych

Router, access point, zasilacze PoE i inne elementy sieci domowej często trafiają w ostatniej chwili „tam, gdzie jest wolne gniazdko”. Przy okazji remontu można to uporządkować.

Praktyczne rozwiązania to:

• zasilanie 230 V i skrętka sieciowa doprowadzone w okolice miejsca na router,
• dodatkowe gniazdo w suficie lub wysoko na ścianie na punkt dostępowy Wi-Fi,
• osobny obwód lub przynajmniej zasilanie z innej fazy niż duże odbiorniki, by ograniczyć zakłócenia.

Takie przygotowanie nie kosztuje wiele, a eliminuje później wiszące listwy, przedłużacze i plątaninę kabli w najbardziej widocznych miejscach.

Organizacja prac i współpraca z wykonawcami

Kolejność działań przy remoncie z przeróbką elektryki

Źle ułożona kolejność prac podnosi koszty i utrudnia życie na budowie. Dobrze jest ustalić z wykonawcami jasny plan.

Sprawdza się prosta sekwencja:

• inwentaryzacja istniejącej instalacji i projekt nowych punktów,
• kucie bruzd, osadzanie puszek, prowadzenie przewodów,
• pierwsza warstwa tynku i ewentualne poprawki tras kabli,
• malowanie, wykończenie ścian,
• montaż osprzętu (gniazd, łączników, opraw oświetleniowych) na końcu.

Przenoszenie gniazd po położeniu finalnych tynków i malowaniu zwykle kończy się dublowaniem prac i dodatkowymi poprawkami.

Jak rozmawiać z elektrykiem o zmianach w trakcie remontu

Układ mebli czasem zmienia się w trakcie prac. Zanim zlecisz zmianę lokalizacji gniazda lub punktu świetlnego „ad hoc”, warto sprawdzić, czy nie rozbije to całej koncepcji obwodów.

Przy zgłaszaniu zmian elektrykowi dobrze jest przygotować:

• aktualny rzut pomieszczenia z naniesionym wyposażeniem,
• listę urządzeń, które mają być podłączone w danym miejscu,
• informację, czy punkt ma być sterowany osobno, czy z istniejącego łącznika.

Często mała zmiana na papierze (np. przesunięcie gniazda o jedną szafkę w prawo) pozwala zachować prostszą instalację i uniknąć niepotrzebnych komplikacji.

Dokumentacja powykonawcza – zdjęcia i szkice

Po zakończeniu prac dobrze zachować dokumentację tego, jak faktycznie przebiegają przewody i gdzie są puszki.

Najprostsze i skuteczne metody to:

• zdjęcia ścian i sufitów przed tynkowaniem lub montażem płyt g-k,
• prosty szkic z zaznaczeniem wysokości puszek i tras głównych przewodów,
• opis obwodów w rozdzielnicy odpowiadający faktycznemu podziałowi.

Przy kolejnym remoncie albo montażu szaf wiszących, karniszy czy uchwytu do TV ta wiedza pozwala uniknąć przewiercenia przewodu i niespodziewanego zwarcia.
