Dlaczego styki materiałów są kluczowe dla skutecznej izolacji
Znaczenie ciągłości warstwy izolacyjnej w bilansie cieplnym
Skuteczność ocieplenia nie zależy wyłącznie od grubości wełny czy styropianu, lecz od tego, czy warstwa termoizolacyjna tworzy nieprzerwany płaszcz wokół całego budynku. Każde przerwanie, przewężenie lub niedokładne łączenie różnych materiałów izolacyjnych powoduje lokalny wzrost przewodzenia ciepła. Z punktu widzenia fizyki budowli liczy się trasa ucieczki ciepła, a nie deklarowana grubość na prostym fragmencie ściany.
Audytorzy energetyczni wskazują, że znacząca część strat ciepła w modernizowanych budynkach pochodzi nie z płaskich połaci ścian i dachów, lecz z detali: strefy cokołowej, wieńców, połączeń ściana–dach i ościeży okiennych. W tych miejscach niemal zawsze spotykają się różne materiały: beton wieńca, mur z ceramiki, wełna w połaci dachowej, EPS na elewacji, XPS przy gruncie, pianka montażowa przy oknach. Każde takie przejście to potencjalny punkt krytyczny.
Jeśli izolacja z wełny mineralnej na dachu nie łączy się poprawnie z izolacją ściany zewnętrznej z EPS, powstaje „szczelina” w płaszczu cieplnym. Nawet gdy to tylko kilka centymetrów nieciągłości, lokalny współczynnik przenikania ciepła U rośnie wielokrotnie, a na powierzchni wewnętrznej pojawiają się zauważalne wychłodzenia. To tłumaczy, dlaczego mieszkańcy często skarżą się na zimne narożniki lub pasy pod sufitem, mimo pozornie „dobrego ocieplenia”.
Mostek termiczny liniowy i punktowy na styku różnych materiałów
Mostek termiczny to miejsce o zwiększonym przepływie ciepła w stosunku do reszty przegrody. Gdy powstaje na styku materiałów, najczęściej ma charakter:
- liniowy – ciągłe przewężenie lub przerwanie izolacji na pewnej długości, np. wzdłuż wieńca, połączenia ściana–fundament, obwodu okna,
- punktowy – pojedynczy element o znacznie wyższej przewodności cieplnej, np. metalowy łącznik przez warstwę ocieplenia, nieocieplony wspornik balkonu, kotwa bez przemyślanego mostka termicznego.
Na styku dwóch różnych materiałów izolacyjnych łatwo o mostek liniowy, jeśli połączenie wykonane jest „na płasko”, bez zakładów i bez dopasowania grubości do wymaganej ciągłości oporu cieplnego. Przykładem jest przejście XPS na fundamentach w EPS na ścianie: jeśli górna krawędź XPS kończy się dokładnie na poziomie terenu, a EPS zaczyna kilka centymetrów wyżej, powstaje chłodny „przewężony pas” w cokołowej części ściany.
Mostki punktowe pojawiają się tam, gdzie izolację przebijają elementy konstrukcyjne lub montażowe: stalowe kotwy murów osłonowych, łączniki mechaniczne o dużej średnicy, nieizolowane wsporniki balkonów. Choć to nie jest bezpośrednio temat łączenia izolacji, w praktyce te elementy często przechodzą przez styki różnych warstw i potęgują efekt mostka na styku.
Skutki mostków na styku materiałów: nie tylko rachunki
Fizyczne skutki mostków termicznych na styku izolacji są dobrze rozpoznane:
- zwiększone zużycie energii – lokalne wychłodzenia skutkują większą różnicą temperatur między wnętrzem a otoczeniem, co podnosi zapotrzebowanie na ogrzewanie,
- spadek temperatury powierzchni wewnętrznych – w strefie mostka temperatura ściany od strony pomieszczenia może być nawet kilka stopni niższa niż na sąsiadującym fragmencie,
- ryzyko wykraplania pary wodnej – przy obniżonej temperaturze powierzchni łatwiej przekroczony zostaje punkt rosy, co sprzyja kondensacji pary wodnej w narożnikach, ościeżach czy przy listwach przypodłogowych.
W praktyce użytkownika najczęściej widać zacieki, wykwity, ciemne plamy pleśni w miejscach będących efektem źle połączonych materiałów izolacyjnych. Trwałe zawilgocenie przyspiesza degradację zarówno samej izolacji (wełna traci właściwości po zawilgoceniu), jak i wykończenia wnętrz. Dodatkowo dochodzi aspekt zdrowotny – długotrwała obecność grzybów pleśniowych w strefie oddechu ludzi.
Proste pytanie kontrolne brzmi: gdzie w budynku ciepło ma najłatwiejszą drogę ucieczki? Odpowiedź zwykle prowadzi do miejsc, w których łączą się różne materiały – i to właśnie tam precyzja projektowania i wykonania izolacji powinna być najwyższa.
Podstawy fizyki budowli potrzebne przy łączeniu izolacji
Współczynnik lambda λ, opór cieplny R i U – jak je czytać na styku warstw
Podczas łączenia różnych materiałów izolacyjnych kluczowe są trzy parametry:
- λ (lambda) – współczynnik przewodzenia ciepła [W/(m·K)], im mniejszy, tym materiał „cieplejszy”,
- R – opór cieplny warstwy [m²K/W], obliczany jako R = d / λ, gdzie d to grubość w metrach,
- U – współczynnik przenikania ciepła całej przegrody [W/(m²·K)], im mniejszy, tym lepiej.
Na styku dwóch różnych izolacji nie wystarczy, że każda z nich „z osobna” spełnia wymagania. Liczy się ciągłość sumarycznego oporu cieplnego. Przykład: jeśli ściana ma 20 cm EPS o lambdzie 0,036 W/(m·K), a dach 25 cm wełny o podobnej lambdzie, to w teorii ich izolacyjność jest zbliżona. Jednak w strefie wieńca często brakuje miejsca na pełną grubość wełny lub EPS, co powoduje lokalne przerzedzenie.
Planowanie połączeń oznacza więc nie tylko dobór typu materiału, ale też takie ułożenie i przeplatanie warstw, by lokalny opór R nie był wyraźnie niższy niż w sąsiednich fragmentach. Jeśli na przykład nie da się zmieścić wymaganej grubości wełny na wieńcu, czasem sięga się po material o niższej lambdzie (PIR), aby przy mniejszej grubości uzyskać podobny R.
Różnice w przewodzeniu ciepła między popularnymi izolacjami
Najczęściej łączone materiały izolacyjne różnią się lambdą i charakterem pracy:
- Wełna mineralna (szklana, skalna) – λ w typowych produktach od ok. 0,032 do 0,040 W/(m·K); dobrze wypełnia nierówności, sprężysta, ale wrażliwa na zawilgocenie i przewiewanie.
- EPS (styropian biały) – λ zwykle 0,038–0,044 W/(m·K); stosunkowo sztywny, łatwy w cięciu, ma małą nasiąkliwość, słaba odporność na UV i rozpuszczalniki.
- EPS grafitowy – λ ok. 0,030–0,033 W/(m·K); lepsza izolacyjność przy tej samej grubości, ale większa wrażliwość na nagrzewanie słońcem podczas montażu.
- XPS – λ zbliżona do lepszych EPS, ale dużo niższa nasiąkliwość; stosowany w strefach narażonych na wodę i nacisk (fundamenty, cokoły, tarasy).
- PIR/PUR (płyty twarde, pianki natryskowe) – λ nawet ok. 0,022–0,026 W/(m·K); umożliwia uzyskanie dużego oporu cieplnego przy małej grubości, zwykle dość szczelny dyfuzyjnie.
- Korek, płyty drzewne – λ często 0,04–0,045 W/(m·K); materiały “cieplejsze” parowo (otwarte dyfuzyjnie), cenione w budownictwie ekologicznym.
Łączenie tych materiałów wymaga zrozumienia, że ta sama grubość nie oznacza tego samego oporu cieplnego. Styk 10 cm wełny i 10 cm PIR to miejsce o różnym R po obu stronach, co może zmieniać przebieg izoterm i lokalne temperatury powierzchni. Projektując detale, warto przeliczyć chociaż orientacyjnie, jaką grubość danego materiału trzeba zastosować, by „dogonić” opór cieplny przegrody sąsiadującej.
Opór dyfuzyjny pary wodnej μ i położenie punktu rosy
Drugi kluczowy parametr to opór dyfuzyjny pary wodnej μ. Informuje on, ile razy dany materiał stawia większy opór dyfuzji pary niż warstwa powietrza o tej samej grubości. Przy łączeniu izolacji trzeba zwrócić uwagę nie tylko na przewodzenie ciepła, ale także na to, jak para wodna przechodzi przez przegrodę.
Typowe zestawienie właściwości pod kątem μ wygląda z grubsza tak:
- wełna mineralna – μ bardzo niskie, materiał paroprzepuszczalny,
- płyty EPS, XPS – μ wysokie, materiały paroszczelniejsze,
- PIR/PUR z okładzinami – μ wysokie, często pełnią dodatkowo funkcję bariery parowej,
- płyty z włókien drzewnych, korek – μ niskie do średnich, raczej „otwarte dyfuzyjnie”.
Łączenie materiału paroszczelnego (wysokie μ) z paroprzepuszczalnym (niskie μ) wymaga przemyślenia kolejności warstw. Zasada jest prosta: po stronie ciepłej przegrody warstwy powinny być szczelniejsze dyfuzyjnie, a w kierunku zewnętrznym coraz bardziej otwarte. Jeśli układ będzie odwrotny (paroszczelna warstwa po zimnej stronie), para wodna może kondensować się w chłodnych strefach przegrody, np. na styku izolacji wełnianej i płyty PIR.
Zasada: cieplej od wewnątrz, szczelniej po stronie ciepłej
Przy łączeniu izolacji z różnych materiałów dobrze jest trzymać się kilku reguł fizyki budowli:
- po stronie wnętrza – warstwa bardziej szczelna na parę (np. folia paroizolacyjna, płyta PIR z okładziną alu),
- w środku przekroju – materiały termoizolacyjne o zróżnicowanym μ, ale tak ułożone, aby opór dyfuzyjny nie rósł drastycznie w kierunku na zewnątrz,
- od zewnątrz – warstwy otwarte dyfuzyjnie (np. tynk mineralny, podkład pod dachówkę o podwyższonej paroprzepuszczalności).
Jeśli łączy się wełnę w połaci dachowej z płytami PIR nadkrokwiowo, trzeba rozstrzygnąć, która z warstw pełni główną funkcję bariery parowej oraz czy punkt rosy nie będzie wypadał na zimnej stronie płyty PIR. W wielu rozwiązaniach systemowych producenci podają konkretne układy warstw oraz dopuszczalne grubości, aby nie dochodziło do kondensacji. Własne „kombinacje” materiałowe (np. wełna + PIR + folia w przypadkowej kolejności) bez analizy cieplno-wilgotnościowej mogą spowodować niewidoczne na pierwszy rzut oka problemy z zawilgoceniem na styku warstw.
Najczęściej łączone materiały izolacyjne – charakterystyka i ograniczenia
Wełna mineralna – kiedy współpracuje, a kiedy sprawia kłopoty
Wełna mineralna (szklana i skalna) jest często łączona z innymi materiałami: EPS na elewacji, płytami PIR w strefie wieńca, pianą PUR w trudno dostępnych miejscach. Ma kilka cech, które są kluczowe przy łączeniu:
- sprężystość – dobrze dopasowuje się do nierówności, potrafi skompensować niewielkie niedokładności wymiarowe,
- paroprzepuszczalność – umożliwia odprowadzanie wilgoci z przegrody, jeśli reszta układu jest do tego przygotowana,
- wrażliwość na zawilgocenie i przewiewanie – przy braku szczelnej warstwy powietrznej i paroizolacji wełna traci deklarowane parametry.
Łączenie wełny z EPS jest typowe na styku ściana–dach: ściana ocieplona styropianem, dach wełną między krokwiami. Kluczowe jest tu dokładne „dobiegnięcie” wełny do płaszczyzny ściany ocieplonej – najlepiej z lekkim zachodzeniem wełny na obszar ocieplenia ściany, aby nie tworzyć szpar. W tym miejscu przydają się kliny z wełny, docinane „na wcisk”.
Łączenie wełny z PIR/PUR ma sens tam, gdzie występuje ograniczona grubość izolacji – np. nad wieńcem, na attyce. Płyta PIR uzupełnia opór cieplny, a wełna zapewnia wypełnienie przestrzeni. Trzeba jednak sprawdzić układ dyfuzyjny oraz zadbać o brak uwięzienia wilgoci pomiędzy niskoparoprzepuszczalną płytą PIR a wewnętrzną paroizolacją.
EPS, XPS i grafit – popularny duet z wełną i innymi izolacjami
EPS jest standardem w ociepleniach ścian zewnętrznych. W połączeniu z innymi rodzajami izolacji występuje m.in. jako:
Zastosowania styropianu w strefach styku z inną izolacją
Wokół EPS skupia się wiele newralgicznych połączeń. Najczęściej występuje jako ocieplenie ściany, która „spotyka się” z innymi przegrodami:
- styk ściana–dach – EPS na elewacji, wełna w połaci dachowej,
- styk ściana–fundament – EPS na ścianie nadziemia, XPS lub EPS o podwyższonej wytrzymałości przy fundamencie,
- styk ściana–balkon/taras – EPS na ścianie łączy się z twardą izolacją termiczną płyty balkonowej.
W praktyce problemem nie jest sam materiał, ale przerwa lub uskok w izolacji. Jeśli warstwa EPS kończy się kilka centymetrów nad poziomem gruntu, a XPS fundamentowy startuje wyżej, powstaje nieciągłość. Rozwiązaniem jest „zachodzenie” płyt – XPS z fundamentu powinien wejść powyżej planowanej linii terenu i podciąć dolną krawędź EPS na ścianie, tak by powstało zakładkowe połączenie.
Na styku z wełną kluczowa jest natomiast precyzja dosunięcia. Twarda płyta EPS nie skompensuje nierówności, więc wełna powinna być docinana minimalnie szerzej (na wcisk), tak aby nie pojawiały się szczeliny. W przeciwnym razie przez mikroszczeliny powietrze obniży realny opór cieplny przegrody, mimo poprawnych obliczeń projektowych.
XPS i piany PUR – izolacje „specjalne” w trudnych miejscach
XPS i piany PUR/PIR natryskowe pojawiają się tam, gdzie warunki są bardziej wymagające: kontakt z wodą, duże obciążenia mechaniczne, ograniczona przestrzeń.
Typowe sytuacje:
- XPS przy fundamentach, cokołach, tarasach na gruncie,
- piana PUR w trudno dostępnych przestrzeniach (np. styk ściana–dach w domach modernizowanych, przestrzenie za murłatą).
Na styku z innymi materiałami głównym wyzwaniem jest różna sztywność i kurczliwość. Płyta XPS pracuje inaczej niż mur czy betonowy wieniec. Piana PUR natomiast, choć dobrze wypełnia zakamarki, może z czasem minimalnie zmieniać objętość. Dlatego:
- przy XPS stosuje się klejenie na całej powierzchni (a nie na placki), by uniknąć pustek powietrznych,
- pianę PUR warto „zamykać” inną warstwą (np. płytą OSB, płytą g-k, warstwą wełny), która stabilizuje jej powierzchnię i chroni przed UV.
Styk piana PUR – wełna wymaga szczególnie dokładnego ułożenia wełny. Piana od strony zewnętrznej może być mniej paroprzepuszczalna, co zmienia przebieg dyfuzji pary. To przykład, gdzie bez choćby uproszczonej analizy cieplno-wilgotnościowej trudno odpowiedzieć na pytanie: „czy punkt rosy nie wypadnie na styku?”
Izolacje „naturalne” – korek, włókno drzewne, celuloza
Korek, płyty z włókien drzewnych czy celuloza są często łączone z klasycznymi materiałami, np. z wełną czy EPS. Z perspektywy styku istotne są ich trzy cechy:
- większa pojemność cieplna – lepsze tłumienie wahań temperatury, opóźnienie nagrzewania latem,
- wyższa paroprzepuszczalność – ułatwione wysychanie przegrody przy poprawnym układzie warstw,
- mniejsza sztywność (szczególnie celuloza, płyty miękkie) – inaczej pracują na styku z murem czy betonem.
Łącząc płyty drzewne z EPS na elewacji (np. system hybrydowy), projektant godzi dwa porządki: „oddychalną” część ściany i fragment bardziej zamknięty dyfuzyjnie. Co wiemy? Styk musi być zaprojektowany tak, żeby nie tworzył się „kieszeń” pary wodnej między różniącymi się materiałami. Czego nie wiemy bez obliczeń? Czy przy danym klimacie i sposobie użytkowania budynku kondensacja będzie okresowa i możliwa do odparowania, czy też przejdzie w stałe zawilgocenie.
W praktyce łączenie naturalnych izolacji z EPS czy PIR często kończy się dobrze, jeśli:
- grubsza warstwa materiału otwartego dyfuzyjnie znajduje się bliżej zewnętrza,
- szczelna paroizolacja po stronie wewnętrznej jest wykonana starannie na całym obszarze, łącznie ze stykami.
Zasady ogólne łączenia różnych izolacji, by zachować ciągłość cieplną
Ciągłość geometryczna – brak przerw i uskoku w przekroju
Pierwsza warstwa analizy to geometria. Izolacja musi tworzyć nieprzerwaną linię wokół ogrzewanej części budynku. Nawet jeśli zmienia się materiał, nie może być przerwy w przebiegu warstwy.
Dobry detal na styku izolacji uwzględnia:
- brak „schodków” – grubości poszczególnych warstw są tak dobierane, aby powierzchnia izolacji była możliwie płaska,
- minimalizację przewężeń – jeśli w jednym miejscu warstwa musi być cieńsza, rekompensuje się to zastosowaniem materiału o niższej lambdzie,
- brak „gołego” betonu czy muru na zewnątrz obrysu izolacji – każdy fragment nośny powinien być przykryty jakąś warstwą termiczną.
Typowy błąd: przerwanie ciągłości EPS na ścianie w miejscu ościeża okiennego, a następnie „dosztukowanie” cienkiej warstwy izolacji od środka. Efektem jest lokalny mostek, bo izotermy „skręcają” w stronę wewnętrznej powierzchni muru.
Dopasowanie oporu cieplnego R po obu stronach styku
Kolejny krok to bilans oporu cieplnego. Styk można traktować jak punkt, w którym spotykają się dwie „ścieżki” przepływu ciepła. Jeśli jedna z nich ma wyraźnie niższy opór, ciepło „wybiera” łatwiejszą drogę.
W praktyce oznacza to:
- porównanie R „przed” i „za” stykiem w kierunku przepływu ciepła,
- dostosowanie grubości materiału o wyższej lambdzie tak, by nie powstało miejsce o wyraźnie gorszym parametrze,
- stosowanie materiałów o niższej lambdzie (np. PIR) w punktach, gdzie fizycznie nie ma miejsca na grubą warstwę wełny czy EPS.
Jeżeli ściana ma 20 cm EPS, a wieniec można ocieplić tylko 10 cm, to proste „przedłużenie” EPS skutkuje mostkiem. W takim przypadku wieniec lepiej obłożyć 10 cm PIR i „dogonić” w ten sposób opór cieplny reszty ściany.

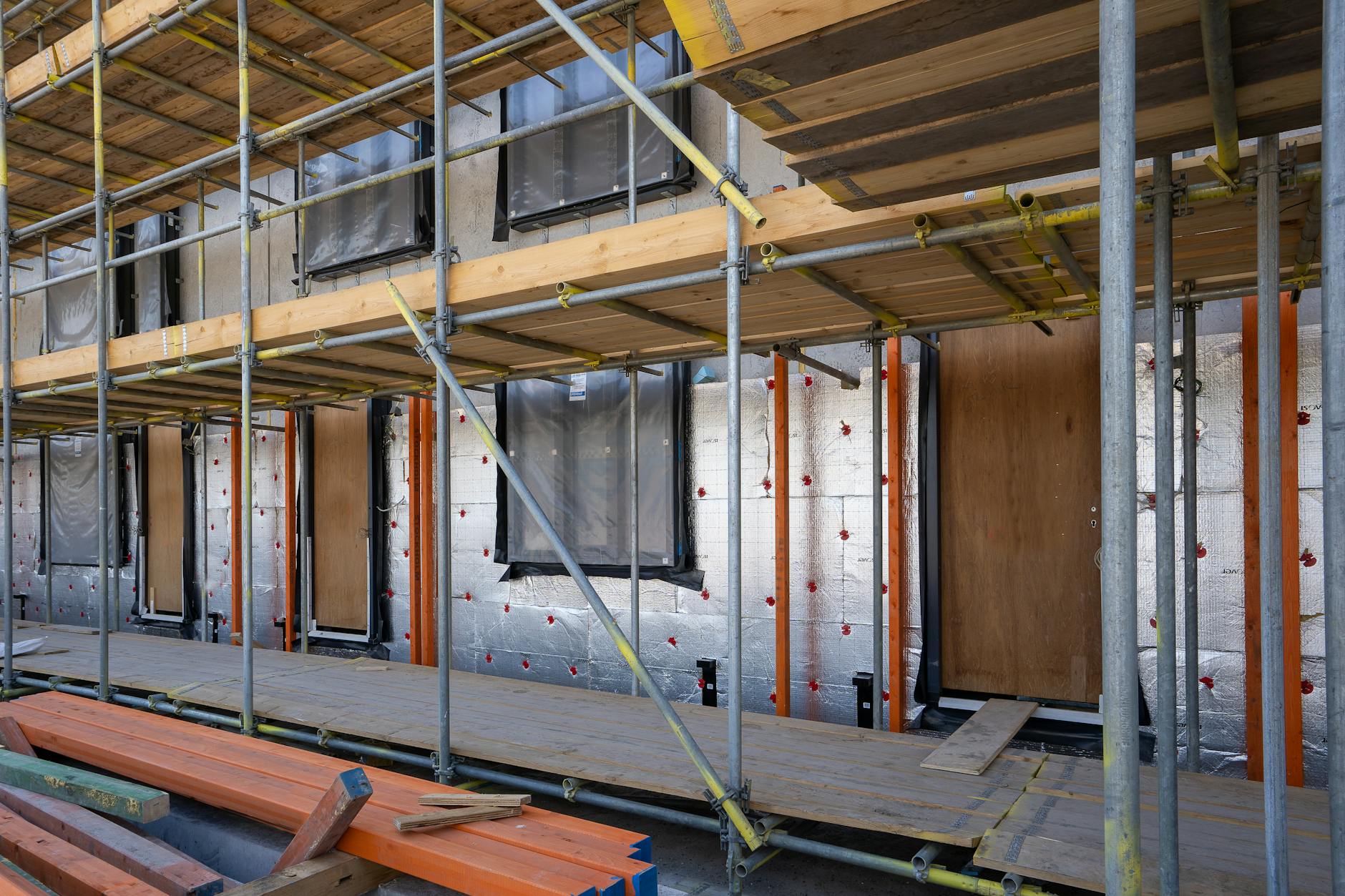

Uszczelnienie powietrzne – warstwa ciągła, nie tylko w polu przegrody
Przy różnych materiałach izolacyjnych szczelność powietrzna staje się równie istotna jak same parametry lambdy. Nawet bardzo gruba wełna straci część swojej skuteczności, jeśli powietrze będzie swobodnie przepływać szczelinami.
Kluczowe praktyki:
- ciągła warstwa uszczelniająca (folia, membrana, tynk, masa uszczelniająca) przeciągnięta przez styk – bez przerw przy zmianie materiału,
- łączenie folii paroizolacyjnej z innymi elementami (mur, drewno, płyty PIR) za pomocą taśm systemowych, a nie przypadkowych taśm budowlanych,
- kontrola szczelności na etapie budowy – testy typu „blower door” ujawniają newralgiczne styki: okapy, przejścia instalacji, wieńce.
Przykładowo: folia paroizolacyjna z połaci dachowej powinna być mechanicznie i taśmą połączona z warstwą tynku wewnętrznego lub odpowiednią taśmą okienną na ścianie. Samo „dojechanie” folią do muru bez uszczelnienia nie zamyka obiegu powietrza.
Unikanie „pułapek wilgoci” na granicy materiałów
Na styku izolacji o różnym μ łatwo stworzyć układ, w którym para wodna trafia w miejsce, z którego nie ma dokąd uciec. To tzw. pułapka wilgoci. Zwykle powstaje tam, gdzie:
- od wewnątrz jest słaba paroizolacja (nieszczelna lub jej brak),
- w środkowej części przegrody pojawia się warstwa o bardzo wysokim μ (np. PIR z okładziną alu),
- od zewnątrz znajduje się kolejny materiał paroszczelny (np. papa na pełnym deskowaniu pod dachówką).
Bez obliczeń cieplno-wilgotnościowych trudno ocenić konsekwencje, ale zasada bazowa brzmi: unikać dwóch bardzo szczelnych warstw rozdzielających materiał chłonny (np. wełnę). Jeśli nie da się zmienić jednego z materiałów, warto przesunąć lub wzmocnić paroizolację od strony wewnętrznej, aby ograniczyć napływ pary.
Łączenie na zakład – prosty sposób na „wyciągnięcie” izoterm
Geometria styku może wspomóc fizykę. Zamiast „na styk” – lepsze jest łączenie izolacji na zakład. Polega to na tym, że:
- jedna warstwa izolacji zachodzi na drugą na głębokość kilku–kilkunastu centymetrów,
- krawędzie są ukośne, a nie pionowe, co wydłuża drogę ucieczki ciepła przez potencjalną szczelinę.
Na styku ocieplenia ściany i dachu daje się to zorganizować, „podcinając” górną krawędź EPS i wsuwając w to miejsce ukośnie dociętą wełnę z połaci. W analizach numerycznych widać wyraźnie, że izotermy „wyginają się” łagodniej, a lokalne obniżenie temperatury wewnętrznej powierzchni przegrody jest mniejsze.
Styk ściana–fundament–podłoga: eliminacja „zimnej ławy”
Jak powstaje mostek w strefie posadowienia
Najbardziej problematyczna część budynku to przejście od fundamentu do ściany i od ściany do podłogi na gruncie. Klasyczny scenariusz: ściana ma ocieplenie zewnętrzne z EPS, podłoga – izolację z płyt EPS lub XPS, ale w okolicy ławy fundamentowej powstaje „przewężenie”, bo zabrakło miejsca na izolację.
Mostek może pojawić się w kilku miejscach:
- na styku ściany fundamentowej z ławą – brak izolacji od zewnątrz,
- w przejściu od ściany fundamentowej do ściany nadziemia – przerwanie izolacji,
- w miejscu, gdzie podłoga na gruncie dochodzi do ściany – izolacja podłogi nie łączy się z pionową izolacją ściany.
Efekt w eksploatacji: chłodna strefa przy posadzce, niższa temperatura wewnętrznej powierzchni ściany w okolicach cokołu i ryzyko kondensacji powierzchniowej (szczególnie za meblami).
Obwodowa izolacja fundamentu – wariant z XPS/EPS
Jednym z podstawowych rozwiązań jest ciągła izolacja obwodowa ścian fundamentowych z XPS lub EPS o małej nasiąkliwości. Schemat jest prosty:
- od zewnątrz ściana fundamentowa jest ocieplona płytami XPS, schodzącymi poniżej poziomu posadzki, często aż do ławy lub poniżej przemarzania,
- izolacja podłogi na gruncie (EPS/XPS) dochodzi do tej pionowej warstwy, tworząc zamknięty „kubek” z izolacji,
- izolacja ściany nadziemia (EPS) schodzi niżej, tak by przykryć górną krawędź XPS fundamentowego.
W przekroju poziomym i pionowym izolacja tworzy ciągłą linię wokół ogrzewanej części budynku. Problem pojawia się, gdy konstrukcja została zaprojektowana bez tej warstwy, a inwestor próbuje „ratować” sytuację po wykonaniu stanu surowego – wtedy skala możliwej korekty jest ograniczona.
Płyta fundamentowa – inny układ styku z izolacją ścian
Płyta fundamentowa w naturalny sposób ułatwia zachowanie ciągłości izolacji. Termoizolacja (EPS/XPS) znajduje się pod całą płytą, często w dwóch warstwach. Styk ze ścianą nadziemia może być rozwiązany na dwa sposoby:
- ściana stoi na płycie, a izolacja ściany nadziemia schodzi poniżej poziomu posadzki i zachodzi na krawędź izolacji płyty,
- część izolacji ściany jest wysunięta w dół i tworzy rodzaj „zastawki” na krawędzi płyty, ograniczając ucieczkę ciepła.
Kluczowe pytanie brzmi: czy w miejscu styku płyta–ściana nie powstaje przewężenie izolacji? Jeśli grubość termoizolacji pod płytą jest duża, ale ściana zewnętrzna nie ma poprawnie zaprojektowanego „dojścia” izolacji do tej krawędzi, mostek może się pojawić mimo samej płyty fundamentowej.
Połączenie izolacji podłogi z ociepleniem ściany
Ocieplenie cokołu i krawędzi posadzki
Kluczowy fragment styku podłogi ze ścianą to strefa cokołu – zwykle najbardziej narażona na wychłodzenie i zawilgocenie. Oprócz samej grubości izolacji liczy się tu sposób zakończenia warstw.
Przy układaniu izolacji podłogi na gruncie z płyt EPS/XPS, płyty powinny:
- dochodzić szczelnie do ściany nośnej lub warstwy ocieplenia ściany,
- tworzyć połączenie „L” z pionową izolacją cokołu – bez szczeliny przy krawędzi,
- być dociśnięte przez wylewkę tak, aby nie pozostały pustki powietrzne przy obwodzie.
Od strony elewacji cokół można „dogrzać” dodatkowym pasem materiału o lepszych parametrach (np. XPS zamiast standardowego EPS). Strefa ta pracuje termicznie intensywniej niż ściana powyżej i ma stały kontakt z wilgocią opadową oraz rozbryzgową. Zastosowanie twardszej, mniej nasiąkliwej izolacji poprawia nie tylko bilans cieplny, ale też trwałość detalu.
Typowa sytuacja z budów: izolacja podłogi docięta „na styk” do muru, a dopiero potem naklejony cienki pasek EPS na cokole. W efekcie izotermy „przeskakują” z gruntu w mur tuż nad posadzką. Rozwiązaniem jest poprowadzenie pionowego pasa XPS od poziomu ławy/płyty fundamentowej aż ponad poziom posadzki i połączenie z nim izolacji poziomej podłogi.
Styk z tarasami i schodami zewnętrznymi
Połączenie podłogi wewnętrznej ze strefą zewnętrzną komplikuje taras lub schody żelbetowe „doklejone” do bryły budynku. Mostek powstaje tam, gdzie masywny element zewnętrzny styka się bezpośrednio z płytą podłogi lub ścianą fundamentową.
Minimalizowanie strat ciepła wymaga tutaj kilku kroków:
- oddylatowania konstrukcji tarasu lub schodów od płyty stropowej/podłogi przy pomocy izolacyjnego łącznika (konsola izotermiczna) albo pełnej dylatacji z wypełnieniem z XPS,
- poprowadzenia termoizolacji pod tarasem tak, aby połączyć ją z obwodową izolacją fundamentu lub płyty fundamentowej,
- zabezpieczenia krawędzi ocieplenia przed wilgocią – warstwą hydroizolacji przechodzącą przez styk i podniesioną na ścianę.
Co wiemy z obserwacji istniejących budynków? Tam, gdzie tarasy są monolitycznie związane z płytą stropową bez izolacji, zimą łatwo zaobserwować wychłodzony pas posadzki przy drzwiach balkonowych. W nowych realizacjach przewiduje się albo pełne odcięcie konstrukcyjne (taras „pływający” na gruncie z własnym fundamentem), albo systemowe łączniki o zadanej lambdzie i nośności.
Podwaliny ścian szkieletowych na ocieplonej płycie
W budynkach o konstrukcji szkieletowej drewnianej lub stalowej stykiem krytycznym jest miejsce, w którym podwalina ściany styka się z ocieploną płytą fundamentową lub stropem nad piwnicą. Jeżeli materiał izolacyjny pod płytą i w ścianie jest różny, a sama podwalina ma wysoką przewodność cieplną w stosunku do izolacji, mostek tworzy się bardzo łatwo.
Rozwiązania praktykowane przez wykonawców obejmują:
- ułożenie pod podwaliną dodatkowej warstwy izolacyjnej o dużej wytrzymałości (np. twardy XPS, płyty PIR) o małej grubości, ale niskiej lambdzie,
- uszczelnienie powietrzne tego styku za pomocą taśm rozprężnych i membran zgrzewanych lub klejonych do płyty i do ściany,
- takie prowadzenie izolacji ściany, aby „nachodziła” ona na krawędź posadzki i przykrywała styk na wysokość kilku–kilkunastu centymetrów.
W praktyce dąży się do tego, by linia izolacji ściany spotkała się z linią izolacji płyty nie w jednym punkcie, lecz w obszarze. Zastosowanie cienkiej, ale efektywnej warstwy PIR/XPS pod podwaliną pozwala wydłużyć drogę cieplną przez drewno lub stal, a tym samym zmniejszyć intensywność mostka.
Styk ściana–dach i ściana–strop: ciągłość ocieplenia w strefie wieńca
Charakter mostka w strefie wieńca
Wieniec stropowy lub oczep w konstrukcjach szkieletowych to miejsce, gdzie kumuluje się żelbet, zbrojenie, łączniki i zmiany przekrojów. Do tego dochodzi przejście z izolacji ściany w izolację dachu lub stropu. W efekcie powstaje pas o zwiększonej przewodności cieplnej, często widoczny na termogramach jako ciemniejsza linia obwodowa.
Źródłem problemu jest przede wszystkim:
- przerwanie lub przewężenie zewnętrznego ocieplenia ściany w rejonie wieńca,
- brak fizycznego kontaktu między materiałem izolacyjnym ściany a izolacją dachu/stropu,
- zastosowanie tego samego materiału (np. EPS) na ścianie i wieńcu, mimo znacznie mniejszej dostępnej grubości przy wieńcu.
Jeżeli wieniec jest „schowany” w warstwie muru, a izolacja ściany jest prowadzona w jednym licu, w projekcie trzeba równoważyć różnice w oporze cieplnym. W przeciwnym razie w pasie stropowym powstaje chłodniejsza strefa, co w użytkowaniu przekłada się na odczuwalnie niższą temperaturę przy suficie przy ścianie zewnętrznej.
Dobór materiału izolacyjnego do ocieplenia wieńca
W praktyce spotyka się dwa podejścia: „kontynuację” izolacji ściany tym samym materiałem lub zastosowanie materiału o niższej lambdzie na odcinku wieńca. Drugi wariant bywa bardziej efektywny, szczególnie gdy geometra wymusza mniejszą grubość.
Do ocieplenia wieńca stosuje się m.in.:
- płyty PIR/PUR z okładziną aluminiową lub mineralną – bardzo niski współczynnik λ, możliwość redukcji grubości przy zachowaniu oporu,
- XPS – tam, gdzie wieniec znajduje się w strefie narażonej na zawilgocenie (np. przy attykach),
- wełnę mineralną o podwyższonej gęstości – gdy liczy się nie tylko izolacyjność cieplna, lecz także akustyka i niepalność.
Jeżeli ściana jest ocieplona 20 cm EPS, a możliwa grubość ocieplenia wieńca to np. 10–12 cm, zamiana tego fragmentu na PIR może zbliżyć opór cieplny do oporu ściany. Samo „ścięcie” grubości EPS o połowę niemal zawsze oznacza lokalne obniżenie temperatury wewnętrznej powierzchni.
Połączenie ocieplenia ściany z wełną w połaci dachowej
Izolacja połaci dachowej (zwykle wełna mineralna) musi spotkać się z izolacją ściany (często EPS lub wełna fasadowa) w jednej, ciągłej płaszczyźnie. W budynkach z poddaszem użytkowym jest to szczególnie istotne – ciepło „ucieka” w górę, a każdy ubytek w okolicy murłaty jest szybko widoczny na rachunkach i komforcie.
Przy połączeniu wełny z materiałem płytowym sprawdza się kilka praktyk:
- „podcięcie” górnej krawędzi ocieplenia ściany i wyprofilowanie ukośnego gniazda, w które wsuwa się końcówkę wełny z połaci,
- ułożenie dodatkowego pasa wełny fasadowej na wieńcu i murłacie, aby „przeciągnąć” linię izolacji z dachu na ścianę,
- zastosowanie nakrokwiowo dodatkowej warstwy PIR/wełny, która przykrywa newralgiczną strefę i eliminuje konieczność precyzyjnego „dochodzenia” wełny pod krokwią do ocieplenia ściany.
Bez względu na wybrany wariant, materiał izolacyjny powinien otaczać murłatę jak możliwie ciasna „poduszka”. Otwarte przestrzenie przy krokwiach i murłacie szybko zamieniają się w kanały konwekcyjne – zamiast przewodzenia mamy przepływ chłodnego powietrza, który degraduje parametry całej przegrody.
Warstwa wiatro- i paroizolacji na styku ściana–dach
Oprócz samej przenikalności cieplnej ważna jest ciągłość warstw regulujących przepływ powietrza i pary wodnej. W strefie ściana–dach nakładają się dwie funkcje: szczelność powietrzna od wewnątrz oraz ochrona przed wiatrem od zewnątrz.
Od strony wnętrza folia paroizolacyjna z połaci powinna być trwale połączona z warstwą uszczelniającą ściany:
- jeżeli ściana ma tynk wewnętrzny – folię wywija się na mur i skleja z tynkiem specjalną masą lub taśmą systemową,
- jeżeli ściana jest szkieletowa – folię dachu łączy się z folią ścienną, stosując zakład i taśmy klejące,
- w okolicy wieńca przewiduje się ciągłą powierzchnię nośną dla taśmy (np. pas płyty OSB), aby połączenie było stabilne i powtarzalne.
Od zewnątrz membrana dachowa lub płyta wiatroizolacyjna powinna kontaktować się z warstwą wiatroizolacyjną ściany (np. płytą MFP, OSB, tynkiem na warstwie zbrojonej). Przerwa w tym miejscu działa jak otwór dla wiatru – zimne powietrze może wnikać pod warstwę izolacji i obniżać jej skuteczność, nawet gdy z pozoru grubość izolacji jest zgodna z projektem.
Styk ściana–strop w budynkach z nieogrzewanym poddaszem
W domach z nieużytkowym, nieogrzewanym poddaszem styk ściana–strop wygląda inaczej niż w przypadku poddasza użytkowego. Linia izolacji przebiega po stropie nad ostatnią kondygnacją, a nie w połaci dachu. Geometria jest prostsza, ale ryzyko mostka zostaje – tym razem w pasie wieńca i przy krawędzi stropu.
W takim układzie izolację z materiału płytowego (wełna, EPS) na stropie warto:
- przesunąć do samej krawędzi ściany zewnętrznej, najlepiej z lekkim wysunięciem ponad mur, aby przykryć wieniec,
- uzupełnić o pionowy pas izolacji przy ścianie (np. z wełny fasadowej lub XPS), który połączy warstwę poziomą na stropie z warstwą pionową na ścianie,
- uzupełnić luki na poddaszu przy murze i wieńcu ręcznym „dokorkowaniem” wełną, bez pozostawienia wolnych przestrzeni.
W praktyce, gdy prace prowadzone są z wnętrza poddasza, wykonawca często „odpuszcza” sobie precyzyjne doszczelnienie pasa przy murze, bo dostęp jest utrudniony. To właśnie tam pojawiają się następnie wyraźne mostki liniowe. Jeżeli ocieplenie jest z wełny układanej luzem, dosypuje się ją i dosuwa tak, by przykryć całą szerokość wieńca, a nie tylko środkową część stropu.
Ocieplenie attyk, lukarn i załamań dachu
Szczególnym przypadkiem styku ściana–dach są attyki, ścianki kolankowe i lukarny. Każdy z tych elementów zmienia bieg warstw, a tym samym zwiększa ryzyko powstania lokalnego mostka.
Przy attykach stosuje się zwykle układ, w którym:
- izolacja dachu (np. PIR nad krokwiami lub wełna między krokwiami) zachodzi na pion attyki,
- warstwa ocieplenia od strony elewacji attyki spotyka się z ociepleniem dachu w jednej płaszczyźnie,
- hydroizolacja (papa, membrana) przechodzi nieprzerwanie przez szczyt attyki i jest wywinięta na ścianę.
W lukarnach dochodzi do kumulacji wielu narożników. Jeżeli izolacja połaci dachu „omija” lukarnę, a ocieplenie samej lukarny jest skromniejsze, powstaje układ o różnych oporach cieplnych. Dobre praktyki zakładają otulenie bryły lukarny warstwą izolacji tej samej klasy co połać główna – nawet kosztem skomplikowania obróbek blacharskich.
Najczęściej zadawane pytania (FAQ)
Jak łączyć wełnę mineralną z styropianem (EPS), żeby nie powstał mostek termiczny?
Kluczowe jest, aby te dwie warstwy zachodziły na siebie, a nie kończyły się „na styk”. Wełnę na dachu lub w stropie wysuwa się poza lico muru, tak by wchodziła w obrys ocieplenia ściany z EPS. Analogicznie, płyty styropianu przycina się i dosuwa do warstwy wełny tak, aby nie powstawała szczelina powietrzna.
W praktyce przy połączeniu ściana–dach stosuje się „przeplecenie” materiałów: wełna wchodzi w głąb ściany nad wieńcem, a EPS podchodzi wyżej, pod poziom wieńca. Tam, gdzie wełny jest mniej (np. brak miejsca nad wieńcem), można ją zastąpić cieplejszym materiałem o niższej lambdzie, aby utrzymać zbliżony opór cieplny.
Jak uniknąć mostka termicznego na styku XPS na fundamentach i EPS na ścianie?
Najczęstszy błąd to urwanie XPS dokładnie na poziomie terenu i rozpoczęcie EPS kilka centymetrów wyżej. Powstaje wtedy nieocieplony lub słabiej ocieplony pas w strefie cokołu. Bezpieczniej jest wysunąć XPS powyżej poziomu terenu i wpuścić go pod warstwę EPS, tak aby te dwa materiały nachodziły na siebie na wysokości kilkunastu centymetrów.
Istotne jest także dopasowanie grubości: XPS i EPS mają podobną lambdę, ale jeśli XPS jest cieńszy, w strefie cokołu opór cieplny będzie mniejszy. Rozwiązaniem bywa:
- zastosowanie takiej samej grubości XPS jak EPS,
- albo stopniowe „schodkowe” przejście grubości, bez nagłego przewężenia.
To ogranicza liniowy mostek w dolnej części ściany.
Czy łączenie materiałów o różnej lambdzie (np. wełna i PIR) jest bezpieczne pod względem mostków?
Sam fakt różnej lambdy nie tworzy mostka. Problem pojawia się, gdy przy tej samej grubości uzyskujemy różny opór cieplny R po obu stronach styku i dodatkowo dochodzi fizyczna przerwa lub przewężenie. Płyty PIR mają niższą lambdę, więc przy tej samej grubości są „cieplejsze” niż wełna – to zmienia przebieg izoterm w detalu.
W praktyce warto policzyć, jaka grubość PIR odpowiada grubości wełny pod względem R i tak dobrać warstwy, by na styku nie było nagłego „chłodnego gardła”. Jeżeli nie ma możliwości zachowania pełnej grubości wełny (np. nad wieńcem), właśnie PIR lub inny materiał o lepszej lambdzie może kompensować to ograniczenie.
Jak poznać, że na styku izolacji powstał mostek termiczny?
Objawy dla użytkownika są zwykle powtarzalne: chłodne pasy pod sufitem, zimne narożniki, zacieki lub ciemne plamy pleśni wokół okien i przy listwach przypodłogowych. Często są to miejsca, gdzie w projekcie lub w trakcie wykonania łączono różne materiały – np. wełnę w połaci z EPS na elewacji, XPS z EPS w cokole, piankę montażową z tynkiem w ościeżu.
Technicznie mostek oznacza lokalnie niższą temperaturę powierzchni od strony wnętrza. Jeśli ściana jest wyraźnie chłodniejsza na wąskim pasku wzdłuż wieńca lub obwodu okna, a w pozostałej części przegrody temperatura jest stabilna, to sygnał, że ciągłość izolacji na styku materiałów została przerwana lub przewężona.
Jak łączyć izolację przy oknach, żeby pianka montażowa nie stała się mostkiem?
Pianka montażowa sama w sobie jest izolatorem, ale ma gorsze parametry niż ciągła warstwa wełny czy styropianu. Jeśli zostanie pozostawiona jako jedyna warstwa między ramą a murem, staje się „słabszym ogniwem”. Dlatego piankę należy przykryć od zewnątrz warstwą ocieplenia (np. EPS) wyprowadzoną na ramę lub na systemowe kształtki podokienne.
W ościeżach dobrze sprawdza się:
- dosunięcie płyt izolacji (EPS, XPS, wełna twarda) jak najbliżej ramy,
- zastosowanie taśm paroszczelnych i paroprzepuszczalnych, które uszczelniają połączenie,
- uniknięcie pozostawiania „gołej” pianki pod tynkiem.
Dzięki temu izolacja ściany łączy się z ramą okna bez wyraźnej przerwy w oporze cieplnym.
Dlaczego na styku różnych izolacji częściej pojawia się wilgoć i pleśń?
W tych miejscach mamy zwykle jednocześnie niższą temperaturę powierzchni (skutek mostka) i zmianę oporu dyfuzyjnego pary wodnej. Jeśli na przykład paroprzepuszczalna wełna łączy się z paroszczelniejszym EPS czy PIR, a styk jest źle zaprojektowany, punkt rosy może wypaść bliżej wewnętrznej powierzchni przegrody.
Efekt widać w narożnikach i przy ościeżach – ściana jest tam chłodniejsza, łatwiej przekroczyć punkt rosy, para skrapla się na lub w przegrodzie, pojawia się zawilgocenie i ciemne naloty. Pytanie kontrolne brzmi: czy na styku materiałów mamy jednocześnie „chłodniej” i „trudniej dla pary uciec na zewnątrz”? Jeśli tak, ryzyko pleśni wyraźnie rośnie.
Czy wystarczy, że każda przegroda osobno spełnia wymagania U, żeby styki były bezpieczne?
Spełnienie wymagań U dla ściany czy dachu osobno nie gwarantuje, że połączenie tych przegród będzie wolne od mostków. U dotyczy fragmentu jednorodnego, a styki to obszar, gdzie grubość izolacji zwykle się zmienia i łączą się różne materiały o różnej lambdzie i różnym μ.
Na etapie projektu i wykonania trzeba ocenić lokalny opór cieplny R w newralgicznych miejscach: wieńce, cokoły, połączenia ściana–dach, obwody okien. Celem jest, by na styku suma oporów nie była wyraźnie niższa niż na „płaskim” fragmencie przegrody. Jeśli w którymś miejscu opór jest zauważalnie mniejszy, to tam ciepło będzie miało najłatwiejszą drogę ucieczki.
Co warto zapamiętać
- O skuteczności ocieplenia decyduje ciągłość „płaszcza” izolacyjnego wokół budynku; nawet kilkucentymetrowa przerwa na styku materiałów potrafi wielokrotnie podnieść lokalny współczynnik U.
- Największe straty ciepła nie powstają na równych połaciach ścian czy dachów, lecz w newralgicznych detalach: wieńce, strefa cokołowa, połączenia ściana–dach, ościeża okienne, gdzie spotykają się różne materiały.
- Na łączeniach izolacji dominują mostki liniowe (ciągłe przewężenia warstwy, np. wzdłuż cokołu) oraz punktowe (elementy przebijające izolację, jak kotwy, wsporniki), które tworzą najłatwiejszą drogę ucieczki ciepła.
- Błędy na styku izolacji mają skutki nie tylko finansowe; obniżona temperatura powierzchni sprzyja kondensacji pary wodnej, zawilgoceniu, rozwojowi pleśni i stopniowej degradacji materiałów wykończeniowych.
- Przy łączeniu różnych ociepleń kluczowa jest suma oporów cieplnych R, a nie tylko grubość poszczególnych warstw; tam, gdzie brakuje miejsca na standardowy materiał, trzeba szukać rozwiązań o niższej lambdzie (np. PIR na wieńcu).
- Parametry λ, R i U trzeba analizować lokalnie – pytanie kontrolne brzmi: w którym miejscu przegrody ciepło ma najłatwiejszą „ścieżkę ucieczki” przez styk materiałów?
